【产品推荐】HY2510BB-H2B:台湾纮康单节锂离子/锂聚合物可再充电电池保护 IC

发布时间:2019-11-22    阅览次数:4206

一、产品特性


(1) 高精度电压检测电路

● 过充电检测电压 4.475V   精度: ±20mV

● 过充电释放电压4.275V    精度: ±30mV

● 过放电检测电压2.800 V   精度: ±50mV

● 过放电释放电压 3.000V   精度: ±50mV

● 放电过流检测电压 130mV   精度: ±10mV

● 充电过流检测电压 -100mV   精度: ±5mV

● 负载短路检测电压 400mV    精度: ±40mV

(2) 低耗电流

● 工作模式   典型值3.0μA,最大值6.0μA. (VDD=3.9V)

● 休眠模式   典型值0.16μA ,最大值 0.5μA . (VDD=2.0V)

(3) 各延迟时间由内部电路设置(不需外接电容)

● 过充电检测延时时间 1000ms typ

● 过放电检测延时时间 20ms typ

● 放电过流检测延时时间  12mstyp

● 充电过流检测延时时间 8ms typ


● 负载短路检测延时时间 350μs typ

(4) 过放自恢复功能:有

(5) 向 0V 电池充电功能:允许

(6) 连接充电器的端子采用高耐压设计(CS 端子和 OC 端子,绝对最大额定是 20V)

(7) 宽工作温度范围: -40℃~+85℃

(8) 小型封装:SON-1.6 *1.6-6L

(9) 无卤素绿色环保产品



二、产品应用


单节锂离子可再充电电池组;

单节锂聚合物可再充电电池组。

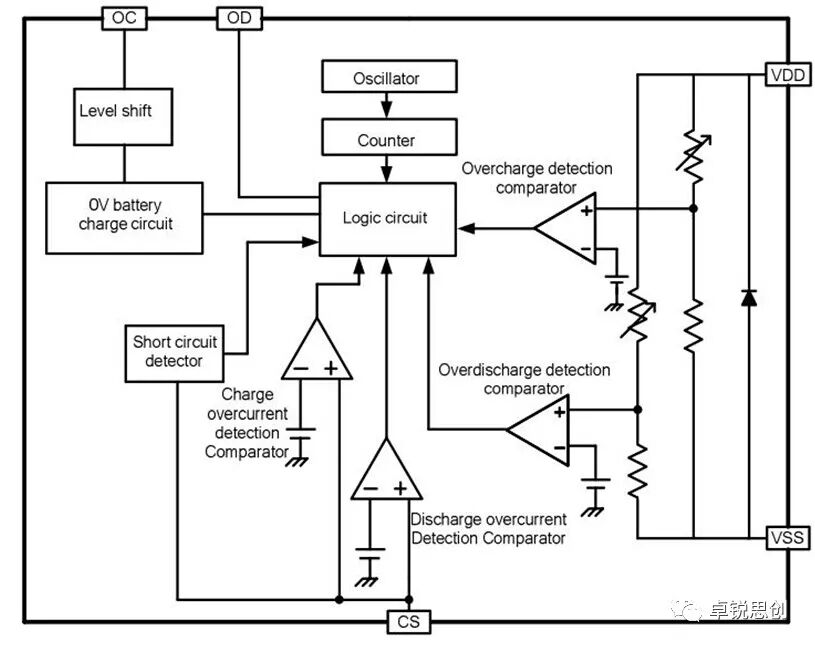

三、方框图

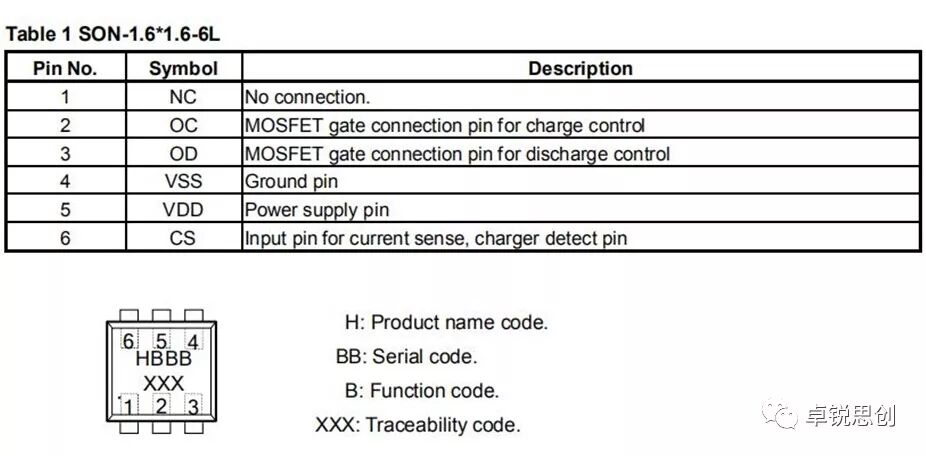

四、封装、脚位及标记信息

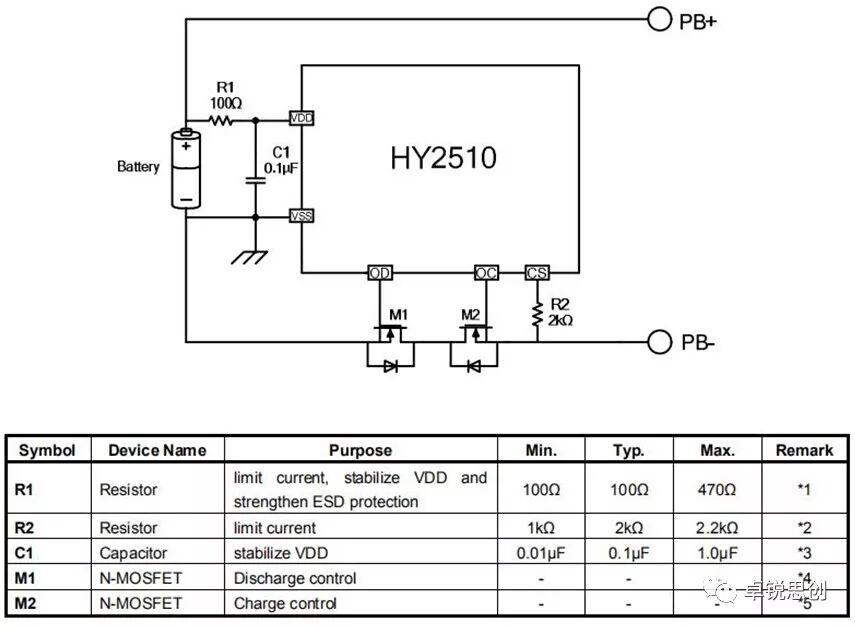

五、电池保护 IC 应用电路示例

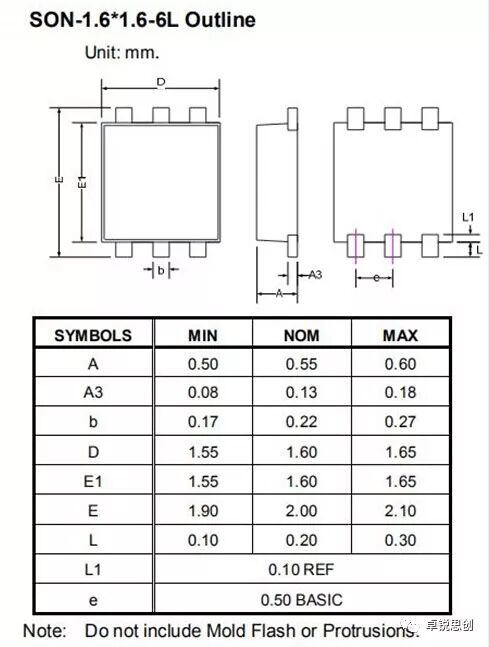

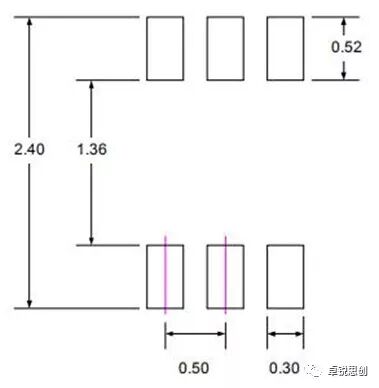

六、封装信息
